產品概述

詳細介紹：

一、DYQ340F/H上裝式偏心半球閥產品概述
DYQ340F/H上裝式偏心半球閥設計上采用下閥桿固定半球結構，保證了閥門在苛刻工況下工作過程無故障。在全關閉或全開啟狀態下沒有所謂普通球閥的副腔，所以不會出現堵死現象。DYQ340F/H上裝式偏心半球閥主要特點：
1、壓力損失小：全開時水損為零，流道完全暢通，且介質不會沉積在閥體中腔內；
2、耐顆粒磨損：在關閉過程中，只在最后一刻球冠才靠向閥座，不形成摩擦，且閥座耐用耐磨的鎳合金制成，不易被沖刷磨損，因而適用于含纖維、微小固體顆粒、漿等；
3、適合高流速介質：直通流道，堅固的偏心固定一曲軸使之適合高流速且無振動、無噪音；
4、壽命長：無易損部件，由于偏心作用，閥門啟閉時密封面間無摩擦，則使用壽命長；
5、維修方便：閥門維修時不需從管路上拆下，只要打開閥蓋即可進行維修；
6、廣泛適用于水、污水、含微小固體顆粒、水、蒸汽、煤氣、天然氣、油品等。
二、DYQ340F/H上裝式偏心半球閥主要性能規范表

公稱壓力PN(MPa) 1.6 2.5 4.0 6.4

常溫最大工作壓力(MPa) 1.6 2.5 4.0 6.4

殼體試驗壓力(MPa) 2.4 3.8 6.0 9.6

氣密封試驗壓力(MPa) 0.6 0.6 0.6 0.6

高壓密封試驗壓力(MPa) 1.76 2.75 4.4 7.1

三、DYQ340F/H上裝式偏心半球閥主要零部件材料表

閥體、閥蓋 WCB ZG1Cr18NiTi ZG0Cr18Ni12Mo2Ti

球體 ZG2Cr13/1Cr18Ni9Ti ZG1Cr18Ni9Ti/表面特殊處理 ZG0Cr18Ni12Mo2Ti/表面特殊處理

閥桿 2Cr13 1Cr18Ni9Ti 0Cr18Ni12Mo2Ti

閥座 PTFE/合金鋼 PTFE/1Cr18Ni9Ti PTFE/0Cr18Ni12Mo2Ti

填料 PTFE/合金鋼 PTFE/1Cr18Ni9Ti PTFE/0Cr18Ni12Mo2Ti

螺栓 35 0Cr18Ni9 0Cr18Ni9

螺母 45 0Cr18Ni9 0Cr18Ni9

四、DYQ340F/H上裝式偏心半球閥主要外形尺寸表

公稱壓力
PN(Mpa) 公稱通徑
DN(mm) 尺寸 結構

L D D1 D2 b N-ød H h f 形式

1.0 100 229 220 180 156 22 8-18 250 200 2 A

125 254 250 210 184 22 8-18 240 265 2 B

150 267 285 240 231 24 8-22 240 280 2 B

200 292 340 295 266 24 8-22 240 325 2 B

250 330 395 350 319 26 12-22 280 385 2 B

300 356 445 400 370 26 12-22 350 430 2 B

350 430 505 460 429 26 16-22 350 480 2 B

400 530 565 515 480 26 16-26 400 520 2 B

450 580 615 565 530 28 20-26 400 560 2 B

500 660 670 620 582 28 20-26 500 655 2 B

600 840 780 725 682 34 20-30 500 710 2 B

700 900 890 840 794 34 24-30 500 780 5 B

800 1000 1015 950 901 36 24-33 500 840 5 B

900 1100 1115 1050 1001 38 28-33 500 1000 5 B

1000 1200 1230 1160 1112 38 28-36 500 1100 5 B

1200 1300 1455 1380 1328 44 32-39 600 1250 5 B

1400 1500 1675 1590 1520 48 36-42 600 1650 5 B

1.6 100 229 220 180 158 20 8-18 250 200 2 A

125 254 250 210 188 22 8-18 240 265 2 B

150 267 285 240 212 24 8-22 240 280 2 B

200 292 340 295 268 26 12-22 240 325 2 B

250 330 405 355 320 26 12-26 280 385 2 B

300 356 460 410 378 28 12-26 350 430 2 B

350 430 520 470 438 30 16-26 350 480 2 B

400 530 580 525 490 32 16-30 400 520 2 B

450 580 640 585 550 40 20-30 400 560 2 B

500 660 715 650 610 44 20-33 500 655 2 B

600 800 840 770 725 54 20-36 500 710 2 B

700 900 910 840 795 40 24-36 500 780 5 B

800 1000 1025 950 900 42 24-39 500 840 5 B

900 1100 1125 1050 1000 44 28-39 500 1000 5 B

1000 1200 1255 1170 1115 46 28-42 500 1100 5 B

1200 1300 1485 1390 1350 52 32-48 600 1250 5 B

1400 1500 1685 1590 1530 58 36-48 600 1650 5 B

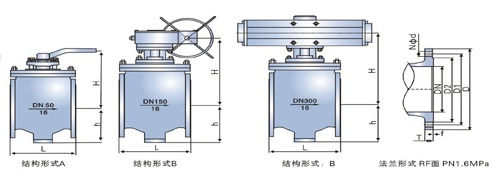

五、DYQ340F/H上裝式偏心半球閥主要結構圖

av成人久久_亚洲精品中文字幕无码蜜桃_亚洲国产成人久久一区WWW_67PAO国产成视频永久免费_中国精品少妇hd_日本一级黄色毛片

200x可調式減壓閥

LHs743X低阻力倒流防

持壓泄壓閥 500X

不銹鋼軟密封閘閥Z45X

RRHX明桿軟密封閘閥

D971X對夾式蝶閥

公稱壓力PN(MPa)	1.6	2.5	4.0	6.4
常溫最大工作壓力(MPa)	1.6	2.5	4.0	6.4
殼體試驗壓力(MPa)	2.4	3.8	6.0	9.6
氣密封試驗壓力(MPa)	0.6	0.6	0.6	0.6
高壓密封試驗壓力(MPa)	1.76	2.75	4.4	7.1

閥體、閥蓋	WCB	ZG1Cr18NiTi	ZG0Cr18Ni12Mo2Ti
球體	ZG2Cr13/1Cr18Ni9Ti	ZG1Cr18Ni9Ti/表面特殊處理	ZG0Cr18Ni12Mo2Ti/表面特殊處理
閥桿	2Cr13	1Cr18Ni9Ti	0Cr18Ni12Mo2Ti
閥座	PTFE/合金鋼	PTFE/1Cr18Ni9Ti	PTFE/0Cr18Ni12Mo2Ti
填料	PTFE/合金鋼	PTFE/1Cr18Ni9Ti	PTFE/0Cr18Ni12Mo2Ti
螺栓	35	0Cr18Ni9	0Cr18Ni9
螺母	45	0Cr18Ni9	0Cr18Ni9

公稱壓力 PN(Mpa)	公稱通徑 DN(mm)	尺寸									結構
公稱壓力 PN(Mpa)	公稱通徑 DN(mm)	L	D	D1	D2	b	N-ød	H	h	f	形式
1.0	100	229	220	180	156	22	8-18	250	200	2	A
	125	254	250	210	184	22	8-18	240	265	2	B
	150	267	285	240	231	24	8-22	240	280	2	B
	200	292	340	295	266	24	8-22	240	325	2	B
	250	330	395	350	319	26	12-22	280	385	2	B
	300	356	445	400	370	26	12-22	350	430	2	B
	350	430	505	460	429	26	16-22	350	480	2	B
	400	530	565	515	480	26	16-26	400	520	2	B
	450	580	615	565	530	28	20-26	400	560	2	B
	500	660	670	620	582	28	20-26	500	655	2	B
	600	840	780	725	682	34	20-30	500	710	2	B
	700	900	890	840	794	34	24-30	500	780	5	B
	800	1000	1015	950	901	36	24-33	500	840	5	B
	900	1100	1115	1050	1001	38	28-33	500	1000	5	B
	1000	1200	1230	1160	1112	38	28-36	500	1100	5	B
	1200	1300	1455	1380	1328	44	32-39	600	1250	5	B
	1400	1500	1675	1590	1520	48	36-42	600	1650	5	B
1.6	100	229	220	180	158	20	8-18	250	200	2	A
	125	254	250	210	188	22	8-18	240	265	2	B
	150	267	285	240	212	24	8-22	240	280	2	B
	200	292	340	295	268	26	12-22	240	325	2	B
	250	330	405	355	320	26	12-26	280	385	2	B
	300	356	460	410	378	28	12-26	350	430	2	B
	350	430	520	470	438	30	16-26	350	480	2	B
	400	530	580	525	490	32	16-30	400	520	2	B
	450	580	640	585	550	40	20-30	400	560	2	B
	500	660	715	650	610	44	20-33	500	655	2	B
	600	800	840	770	725	54	20-36	500	710	2	B
	700	900	910	840	795	40	24-36	500	780	5	B
	800	1000	1025	950	900	42	24-39	500	840	5	B
	900	1100	1125	1050	1000	44	28-39	500	1000	5	B
	1000	1200	1255	1170	1115	46	28-42	500	1100	5	B
	1200	1300	1485	1390	1350	52	32-48	600	1250	5	B
	1400	1500	1685	1590	1530	58	36-48	600	1650	5	B
