詳細介紹：
黃銅內螺紋閘閥|絲口閘閥
 |
 |

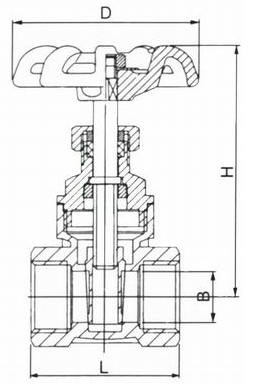

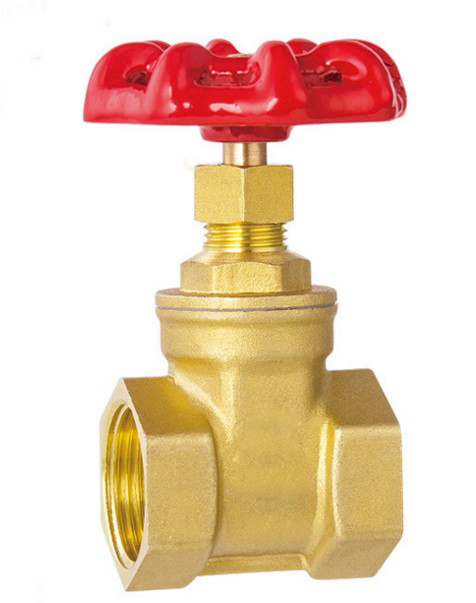

| 黃銅內螺紋閘閥 | 黃銅內螺紋閘閥 結構圖 |
一、黃銅內螺紋閘閥 主要零件材料
| 型號 | Z15W-16T |
| 公稱壓力 | 1.6MPa |
| 工作溫度 | ≤200℃ |
| 適用介質 | 水、蒸汽及非腐蝕性氣、液體 |
二、黃銅內螺紋閘閥 主要零件材料
| 零件 | 閥體、閥蓋、閥板、閥桿 | 填料 | 手輪 |
| 材料 | 黃銅 | 聚四氟乙烯 | 鑄鐵 |
三、黃銅內螺紋閘閥 主要外形尺寸
| DN | 規格 | L | B | H | D |
| 10 | 3/8 | 42 | 9.5 | 66.5 | 45 |
| 15 | 1/2 | 43 | 12.8 | 71 | 55 |
| 20 | 3/4 | 46 | 17 | 76 | 55 |
| 25 | 1 | 53 | 21 | 87.5 | 60 |
| 32 | 1 1/4 | 55 | 27 | 101 | 68 |
| 40 | 1 1/2 | 58 | 34 | 111 | 72 |
| 50 | 2 | 66.5 | 45 | 128 | 80 |
| 65 | 2 1/2 | 80 | 55 | 155 | 98 |
| 80 | 3 | 83 | 66 | 180 | 110 |
| 100 | 4 | 101 | 87 | 218 | 126 |
